DIAGRAMA CAUSA - EFECTO (ISHIKAWA)
El Diagrama Causa-Efecto es una forma de organizar y representar las diferentes teorías propuestas sobre las causas de un problema.
Estos ayudan a los estudiantes a pensar sobre todas las causas reales y potenciales de un suceso o problema, y no solamente en las más obvias o simples. Además, son idóneos para motivar el análisis y la discusión grupal, de manera que cada equipo de trabajo pueda ampliar su comprensión del problema, visualizar las razones, motivos o factores principales y secundarios, identificar posibles soluciones, tomar decisiones y, organizar planes de acción.
El Diagrama Causa-Efecto es llamado usualmente Diagrama de “Ishikawa” porque fue creado por Kaoru Ishikawa, también es llamado “Diagrama Espina de Pescado” porque su forma es similar al esqueleto de un pez: Está compuesto por un recuadro (cabeza), una línea principal (columna vertebral), y 4 o más líneas que apuntan a la línea principal formando un ángulo aproximado de 70º (espinas principales). Estas últimas poseen a su vez dos o tres líneas inclinadas (espinas), y así sucesivamente (espinas menores), según sea necesario.
¿CÓMO ELABORAR UN DIAGRAMA DE CAUSA-EFECTO?
Ø Definir claramente el efecto o síntoma cuyas causas han de identificarse.
Ø Encuadrar el efecto a la derecha y dibujar una línea gruesa central apuntándole.
Ø Usar Brainstorming o un enfoque racional para identificar las posibles causas.
Ø Distribuir y unir las causas principales a la recta central mediante líneas de 70º.
Ø Añadir subcausas a las causas principales a lo largo de las líneas inclinadas.

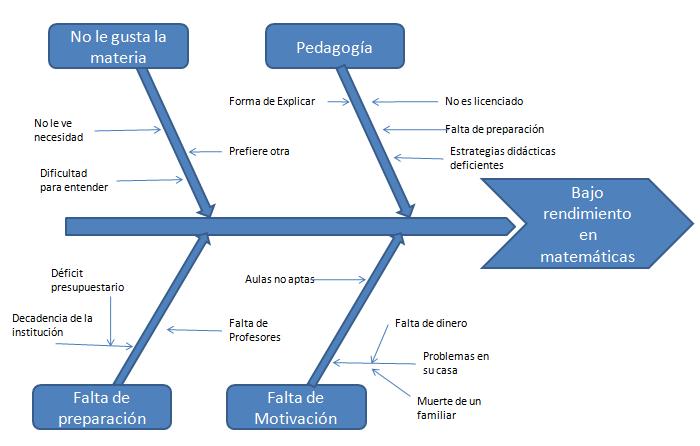

El diagrama de causa efecto lo que busca es la solución a un problema y por ende busca las raíz del mismo para darle solución como el ejemplo que colocaron los compañeros .muestra que el “problema” es el “bajo rendimiento de los estudiantes de matemática “y las causas pueden ser que al estudiante no lo guste la materia y que el profesor no tiene suficiente pedagogía.
